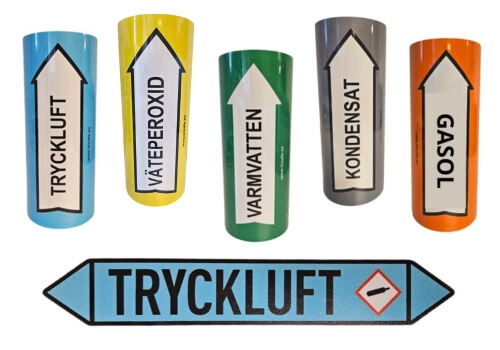

Rörmärkning – Standard och Regler

Enligt AFS 2011:19 och AFS 2017:43 ska rörmärkningar inkludera produktnamn, märkfärg enligt SS 741:2017, varningssymboler och flödespil. Placeringen ska vara väl synlig och följa angivna texthöjder beroende på rördimension.

Märkning ska vara beständig, väl synlig och säkerställa att förväxling ej sker.

Märktext för rörmärkning

Texten på märkningen ska innehålla Produktnamn eller funktionsbeskrivning. En produkt får inte identifieras enbart med dess kemiska formel.

Till- och Frånledningar markeras med “Tillopp” (eller “Till”) och “Retur” (eller “Från”).

På rör med Ø 25 mm eller mer skall minsta texthöjd vara 12 mm
På rör med mindre än Ø 25 mm skall minsta texthöjd vara 6 mm

Märkningens storlek

• Märkningens bredd ska vara minst 150 mm för rör med ytterdiameter ≥ 25 mm
• Märkningens bredd ska vara minst  75 mm för rör med ytterdiameter < 25 mm

Placering av rörmärkning

Rörmärkning ska placeras väl synligt och så att förväxling ej sker.
Väl synlig rörmärkning innebär att man kan upptäcka minst en märkning var man än står längs rörledningen.
Tidigare krav på att man skulle märka farliga rörledningar för gas och vätska som kan medföra risk för hälsa och säkerhet var 5:e meter är borttagen.

• vid huvud-, gruppavstängningsventiler, shuntgrupper och övriga kopplingsalternativ
• vid apparatanslutningar
• vid vägg- och bjälklagsgenomföringar, minst en gång i varje lokal
• vid avgreningar
• även åtkomliga rör ovan undertak ska märkas enligt ovan

Märkfärg för rörmärkning

Märkfärg som anger vilken grupp produkten tillhör. Färgen ska överensstämma med svensk standard SS 741:2017.

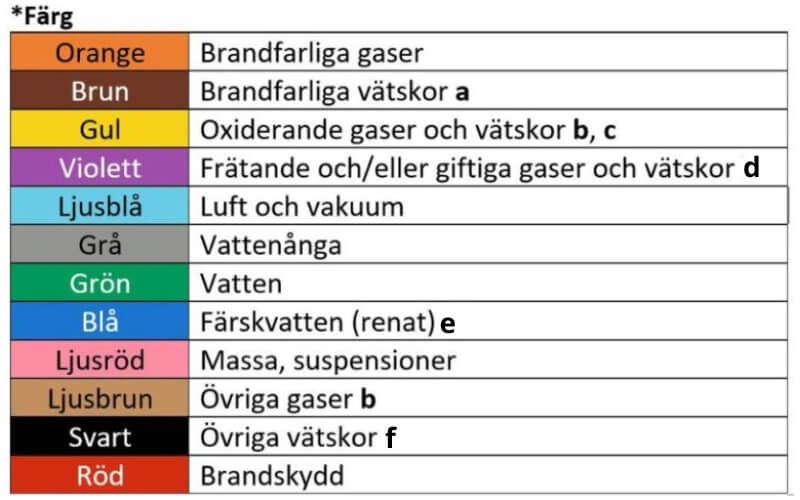

Färgmärkning enligt svensk standard SS 741

• Brun – Brandfarlig vätska
• Blå – Färskvatten (renat)
• Grön – Vatten
• Grå – Vattenånga
• Gul – Oxiderande gaser & vätskor
• Ljusblå – Luft, Vakuum
• Ljusbrun – Övriga gaser
• Ljusröd – Massasuspensioner
• Orange – Brandfarlig gas
• Svart – Övriga vätskor
• Violett – Frätande eller giftiga vätskor

a) Brandfarlig vätska: Flampunkt < = +100°C. Även pyrofora vätskor, organiska peroxider och självreaktiva ämnen och blandningar är bruna.
b) För giftiga vätskor och för oxiderande gaser och vätskor gäller nya färger from. SS 741:2013.
c) Väteperoxid med koncentration ≥ 20 % ska märkas med gul färg.
d) Även ammoniak, både i vätskefas och i gasfas.
From. SS741:2017 gäller violett färg även för giftiga och frätande gaser.
e) Blå färg för vatten används vid installationer där både färskvatten och sjö-/havsvatten förekommer. Blå färg används också för särskilt renat vatten, t.ex. matarvatten, avjoniserat/destillerat vatten eller dylikt samt för slutprodukten rent vatten i reningsverk.
f) Svart färg används även för avlopps- och dagvattenledningar eller vatten med stor inblandning av annan vätska, exempelvis köldbärarsystem med glykolinblandning över 25%.

Pil för flödesriktning

Märkningen ska innehålla Pil som anger flödesriktningen för innehållet i röret. Pil kan också placeras i märkfärgen.

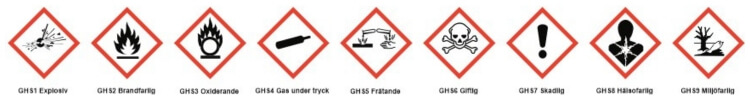

Faropiktogram enligt CLP/GHS

Rörledning för gas eller vätska som kan medföra risk för hälsa och säkerhet skall även vara märkt med GHS faropiktogram enligt CLP-förordningen.
Använd de symboler/faropiktogram som leverantören anger i säkerhetsdatabladen.

Övrig märkning

Vid behov anges även tekniska data av innehållet som t.ex. Rörnummer, Kategori, Koncentration, Tryck, Temperatur och pH-värde.
Ledning med innehåll avsett för brandbekämpning skall även innehålla brandskyddsymbol.

I rör som används för olika produkter med samma farliga egenskaper kan namnen på produkterna märkas med en gemensam märkning.
