Vad är bryt och lås (lockout tagout)?
Bryt och lås, även kallat lockout tagout, LOTO, processbrytning eller säkra stopp, är en säkerhetsprocedur som används för att förhindra oavsiktlig aktivering eller start av maskiner och utrustning under underhåll, service, reparation eller rengöring.
Proceduren bygger på tre grundprinciper:
Lockout – Den farliga energikällan isoleras fysiskt med hjälp av specialanpassade lockout-hänglås och låsanordningar som förhindrar att energin återställs.
Tagout – En tydlig tagg eller skylt fästs vid låspunkten. Den visar vem som har låst, varför utrustningen är avstängd och när arbetet beräknas vara klart.
Tryout – Innan arbetet påbörjas verifieras att all farlig energi verkligen är bruten och att systemet är i säkert tillstånd.
Bryt och lås omfattar alla typer av farlig energi, inte bara elektricitet. Hydraulisk, pneumatisk, mekanisk, kemisk, termisk och gravitationsenergi måste alla hanteras för att arbetsmomenten ska vara säkra.
Bryt och lås-proceduren steg för steg
En korrekt LOTO-procedur följer sju steg. Alla steg ska dokumenteras och berörd personal ska vara utbildad innan arbete påbörjas.
Steg 1 – Identifiera energikällorna
Börja med att identifiera samtliga energikällor som är kopplade till maskinen eller systemet som ska servas. Det inkluderar elektrisk ström, tryckluft, hydraulik, ånga, kemikalieflöden, fjäderspänning och gravitationsenergi, till exempel upphöjda laster. Kartlägg varje energikälla och dess avstängnings- eller isoleringspunkt.
Steg 2 – Informera berörd personal
Meddela alla medarbetare som berörs av eller arbetar i närheten av utrustningen. Informera om vilken maskin som ska servas, varför den stängs av, hur länge arbetet beräknas pågå och vilka som ansvarar för bryt och lås-proceduren.
Steg 3 – Stäng av och isolera energin
Stäng av maskinen via dess normala avstängningsförfarande. Isolera därefter alla identifierade energikällor vid deras respektive isoleringspunkt. Bryt strömmen, stäng ventiler, töm trycksystem och säkra mekaniskt lagrad energi.
Steg 4 – Lås och märk (lockout & tagout)
Applicera lockout-hänglås på varje isoleringspunkt. Varje person som arbetar på utrustningen ska ha sitt eget lås med sin egen unika nyckel: en person, en nyckel, ett lås. När flera behöver låsa samma punkt används en låsbygel som tillåter flera lås samtidigt. Komplettera med en tagout-skylt som tydligt anger vem som har låst och varför.
Steg 5 – Tryout
Innan arbetet påbörjas ska energifrihet verifieras. Testa att maskinen inte kan startas. Kontrollera tryckmätare, temperaturmätare och andra indikatorer. Mät spänningsfrihet med lämpligt mätinstrument vid elektriska installationer.
Steg 6 – Utför arbetet
När verifieringen är klar kan underhålls- eller servicearbetet utföras. Under hela arbetet ska låsen och taggarna sitta kvar.
Steg 7 – Återställ och ta bort lås
När arbetet är slutfört ska du kontrollera att alla verktyg och material är borttagna, säkerställa att alla skydd är återmonterade, informera berörd personal om att utrustningen ska startas och ta bort dina lås och taggar. Varje person tar bort sitt eget lås. Ingen annan ska ta bort någon annans lås. Starta utrustningen och verifiera att den fungerar korrekt.
Vilken utrustning behövs för bryt och lås?
Att ha rätt utrustning tillgänglig är avgörande för att LOTO-proceduren ska fungera i praktiken. Nedan går vi igenom de viktigaste produktkategorierna.
Lockout-hänglås
Lockout-hänglås är specialanpassade för bryt och lås och skiljer sig från vanliga hänglås. De är färgkodade, ofta röda, orange eller gula, för att tydligt visa att en låspunkt är säkrad. De kan därför inte förväxlas med vanliga underhållslås.
Material:
- Nylon, plast: Låg vikt, icke-ledande och gnistfritt. Idealiskt för elektriska miljöer och ATEX-klassade utrymmen.
- Aluminium: Robust, korrosionsbeständigt och lämpligt för både inom- och utomhusbruk.
- Stål: För extrema miljöer och utomhusbruk där maximal hållfasthet krävs.
Bygelhöjd: Välj mellan olika bygelhöjder, till exempel 38 mm, 50 mm och 76 mm, beroende på applikation. Högre bygel ger mer utrymme att fästa låset genom hålet i isoleringspunktens låsanordning.
Låsning: Låsen finns med olika låsning, där varje lås har en unik nyckel, eller lika låsning, där alla lås i en grupp har samma nyckel. System med överhuvudnyckel gör att en ansvarig person kan öppna alla lås inom en eller flera grupper vid behov.
Se hela sortimentet av lockout-hänglås
Låsbyglar
Låsbyglar, även kallade haspar, används när flera personer behöver låsa samma isoleringspunkt. Bygeln har plats för flera hänglås, och maskinen kan inte startas förrän alla har tagit bort sina lås. Låsbyglar finns i stål och plast i olika storlekar.
Se låsbyglar
Bryt och lås-skyltar och taggar
Tagout-skyltar fästs vid låspunkten och visar tydligt att utrustningen inte får manövreras. Standardtexten är ”Får ej manövreras – arbete pågår” och ska kompletteras med namn på den som har låst, datum och kontaktuppgifter. Det finns både standardskyltar och möjlighet att beställa kundanpassade skyltar med egen logotyp och layout.
Lockout-kit och lockout-stationer
Ett lockout-kit innehåller en grunduppsättning bryt och lås-utrustning som passar för de vanligaste applikationerna: hänglås, låsbyglar, taggar och bärväska. Det är en praktisk lösning för att snabbt komma igång eller för underhållspersonal som behöver utrustning med sig ut i anläggningen. Det finns även personliga säkerhetskit som fästs i bältet.
Lockout-stationer och skuggtavlor, även kallade shadowboards, ger en fast plats för all bryt och lås-utrustning. Med tryckta symboler ser medarbetare omedelbart vilken utrustning som finns på plats och vilken som saknas eller är i bruk. Stationerna kan vara vägghängda eller portabla.
Gruppförvaringen kan även lösas med lockoutboxar. Det är kompakta låsboxar som rymmer flera hänglås och kan låsas utifrån.
Lås för elutrustning, ventiler och kulventiler
Olika energikällor kräver olika typer av låsanordningar:
- Lås för elutrustning – lås för automatsäkringar, gruppcentraler och strömbrytare. Icke-ledande material för säker användning i elektriska miljöer.
- Lås för kulventiler – anpassade för att låsa kulventiler i stängt eller öppet läge.
- Lås för rattventiler och vridspjäll – hinderlock som förhindrar att rattventiler vrids.
- Vajerlås – flexibel lösning för att låsa flera punkter med en och samma kabel, eller där konventionella låsanordningar inte passar.
- Multilås – kombinerade låsanordningar för komplexa låspunkter.
Svensk lagstiftning och krav
Arbetsmiljöverkets föreskrifter ställer tydliga krav på att arbetsgivaren ska ha rutiner som förhindrar oavsiktlig start av maskiner vid underhåll och service.
AFS 2020:1, Arbetsplatsens utformning, ersatte tidigare AFS 2006:4 och anger att maskiner och utrustning ska kunna ställas i säkert tillstånd innan arbete påbörjas. Arbetsgivaren ansvarar för att rutiner finns dokumenterade, att personal är utbildad och att ändamålsenlig bryt och lås-utrustning tillhandahålls.
Maskinförordningen (EU 2023/1230) ställer krav på att maskiner ska ha möjlighet att isoleras från alla energikällor och att isoleringspunkterna ska kunna låsas.
Brister i bryt och lås-rutiner kan leda till förelägganden eller förbud från Arbetsmiljöverket, och i värsta fall till straffrättsligt ansvar vid olyckor. Det ekonomiska ansvaret vilar på arbetsgivaren, och det förebyggande arbetet med LOTO är en direkt del av det systematiska arbetsmiljöarbetet, SAM.
Vårt bryt och lås-sortiment
Med över 20 års erfarenhet erbjuder Bisafe ett komplett sortiment för lockout tagout från enstaka hänglås till fullständiga lockout-stationer och kundanpassade skuggtavlor.

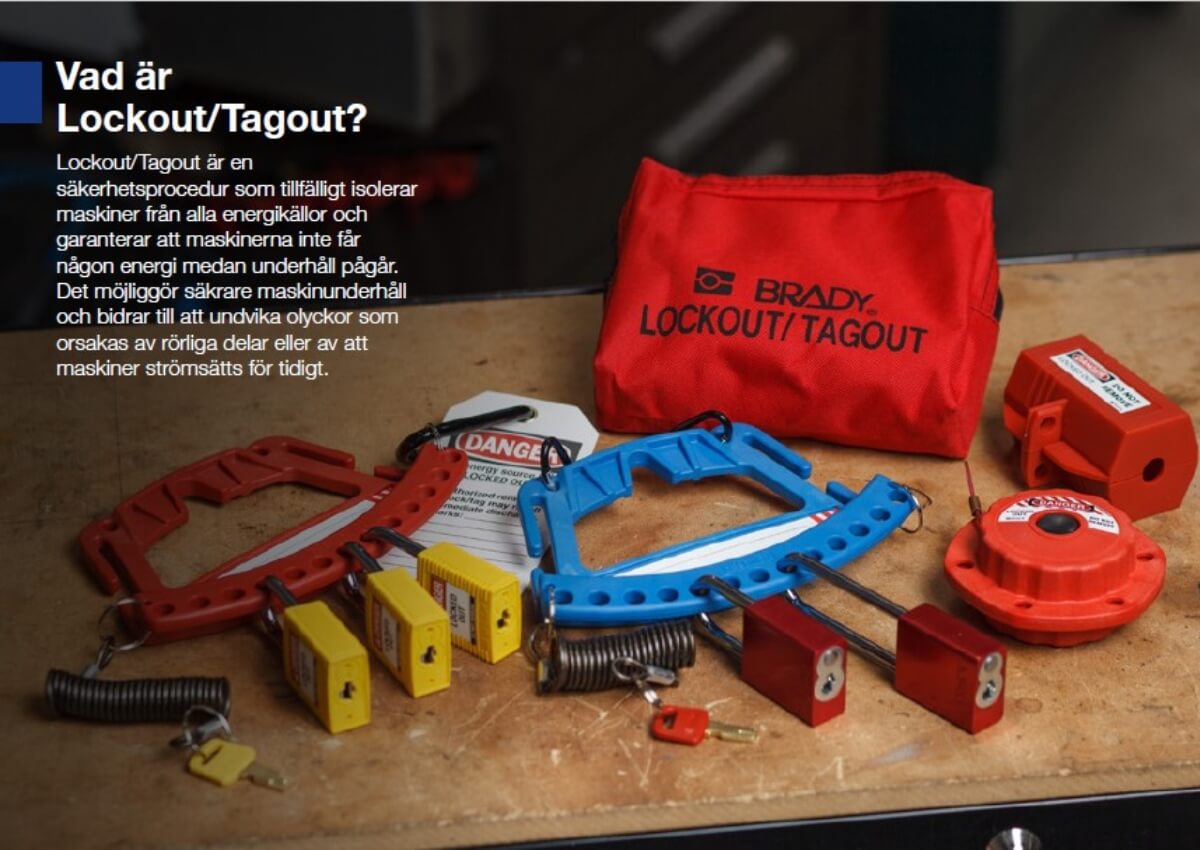

Bryt & Lås guiden
Bryt & Lås, Lockout Tagout (LOTO), Processbrytning eller som det också kallas, Säkra Stopp, är en säkerhetsprocedur som används för att förhindra oavsiktlig aktivering eller start av maskiner och utrustning under underhåll eller serviceaktiviteter. Lockout Tagout involverar användning av specialanpassade hänglås, taggar och andra låsenheter för att fysiskt blockera åtkomst till farliga energikällor och för att identifiera att underhåll eller service utförs.
Syftet med Bryt & Lås är att förhindra olycksfall som kan inträffa när personal utsätts för farlig energi vid service eller underhåll av utrustning.
Ladda ner Brady LOTO Guidebook
Ladda ner Brady Lockout Tagout Guide
Bryt och lås instruktion
LOTO-proceduren innefattar vanligtvis följande steg:
- Identifiera och isolera alla farliga energikällor som behöver kontrolleras under underhåll eller service.
- Meddela alla berörda medarbetare om den planerade underhålls- eller serviceaktiviteten och behovet av att följa LOTO-proceduren.
- Stäng av utrustningen och lås ute alla farliga energikällor. Det kan handla om att stänga av strömbrytare, ventiler, tryckluftsanslutningar eller koppla
bort maskiner från energikällor. - Lås alla energiisolerande enheter för att identifiera att de är i säkert, låst läge. Verifiera därefter att alla farliga energikällor effektivt har blivit strömlösa
och låsta. - Skylta & märk upp med Tags som varnar för att utrustningen är avstängd och att det är förbjudet att låsa upp och starta utrustningen.
- Try Out – Kontrollera att det inte går att starta utrustningen.
- Utför underhålls- eller servicearbeten.
- Återställ energi till maskiner eller utrustningen och ta bort alla lås och taggar när arbetet är klart.
Det är viktigt för alla medarbetare att vara ordentligt utbildade i LOTO-proceduren och följa den strikt för att säkerställa deras säkerhet.
Hänglås för Bryt och Lås / Lockout Tagout
Hänglåsen för Bryt & Lås är specialanpassade för de olika applikationerna och miljöer som dom är framtagna för att användas i.
Låsen är färgkodade för att enkelt kunna särskilja olika arbetslag, grupper och det finns 8 – 10 olika färger att välja mellan beroende på låstyp
Låskroppen är tillverkade i olika material:
– Nylon (plast): för inomhusbruk. Låg vikt och mycket användbart i elektriska miljöer.
– Aluminium: för tuffa miljöer & inom- och utomhusbruk. Mycket motståndskraftigt mot korrosion.
– Stål: för extrema miljöer & utomhusbruk. Laminerat stål extra hållbart mot korrosion.
Låsbygeln kan fås i olika höjd och i icke ledande nylonmaterial för att fungera i elektriska miljöer och EX-klassade utrymmen
– Nylon (plast): Icke ledande. Finns med bygelhöjd 30 och 38 mm
– Aluminium: Finns med bygelhöjd 25, 38, 40, 50 och 76 mm
– Stål: För tuffa industrimiljöer. Finns med bygelhöjd 20, 38, 50 och 76 mm
– Inplastad stålvajer: Mycket flexibel för utrymmen med begränsat utrymme.
Låshusen finns i icke ledande material för ATEX klassade miljöer.
Här hittar du våra lockouthänglås
Att tänka på vid val av hänglås
- I vilken miljö ska låsen ska låsen användas – Inomhus eller utomhus?
- Ska de användas i en aggressiv miljö eller explosiv atmosfär?
- Är storleken på låshus och bygel av betydelse?
- Är vikten på låset av betydelse? Använder man flera hänglås vill man gärna ha lås med så låg vikt som möjligt
- Vilken färg ska låsen ha? Ofta väljer man att använda olika färger på hänglåset för att enkelt kunna särskilja olika arbetslag som el, drift, mek m.fl.
- Behöver hänglåsen märkas upp? Behövs en permanent unik text på varje lockouthänglås för att tydliggöra vem användaren är samt att minimera förväxling?
Alla hänglås går att få med ingraverad eller tryckt text.
Nyckelsystem för Bryt och Lås hänglås
Vilken variant av låsning på hänglåset ska man välja?
Normalt används den här princip vid Bryt & Lås: En person, En nyckel och Ett hänglås.
Olika låsning (Keyed Diffrent-KD) innebär att varje hänglås är unikt och kan endast öppnas med en unik nyckel.
Lås med olika låsning kan även beställas med en eller flera huvudnycklar.
Olika låsning med huvudnyckel innebär att varje unikt hänglås eller grupp kan öppnas med en huvudnyckel.
Huvudnyckelsystemet kan utökas till flera grupper av lås och öppnas med samma huvudnyckel.
Lika låsning innebär att alla hänglås inom en grupp kan öppnas med en och samma nyckel.
Lås med lika låsning kan även beställas med en eller flera huvudnycklar.
Lika låsning med huvudnyckel innebär att varje unikt hänglås eller grupp kan öppnas med en huvudnyckel.
Huvudnyckelsystemet kan utökas till flera grupper av lås och öppnas med samma huvudnyckel.
Lika låsning med huvudnyckel innebär att varje hänglås med lika låsning eller grupp av lås kan öppnas med en och samma nyckel.
Huvudnyckelsystemet kan utökas till flera grupper av lås och öppnas med samma huvudnyckel.
System med överhuvudnyckel innebär att varje hänglås, både med olika låsning, lika låsning och i olika grupper, kan öppnas med huvudnyckel.
Med överhuvudnyckel kan alla lås i en eller flera grupper av lås öppnas. Se bild nedan!
Bryt och Lås skyltar & tags
Det finns ett brett utbud av skyltar och tags för att komplettera Bryt & Lås utrustningen med. Både skyltar med standardtexter och symboler men man kan även få kundanpassade skyltar och tags om man vill ha en egen layout, storlek, symbol eller logotyp.
Lockout tavlor & förvaring
Ett praktiskt och enkelt sätt att förvara lockouthänglås och bryt och lås utrustning är Brady lockout stationer och skuggtavlor.
Med skuggtavlor (shadowbords) finns det bilder på all utrustning tryck på tavlan så att man snabbt skapar sig en överblick över vilken utrustning som används.
Stationer för lockout finns både som vägghängda eller som portabla så att man även kan ta med sig utrustningen ut i anläggningen.
